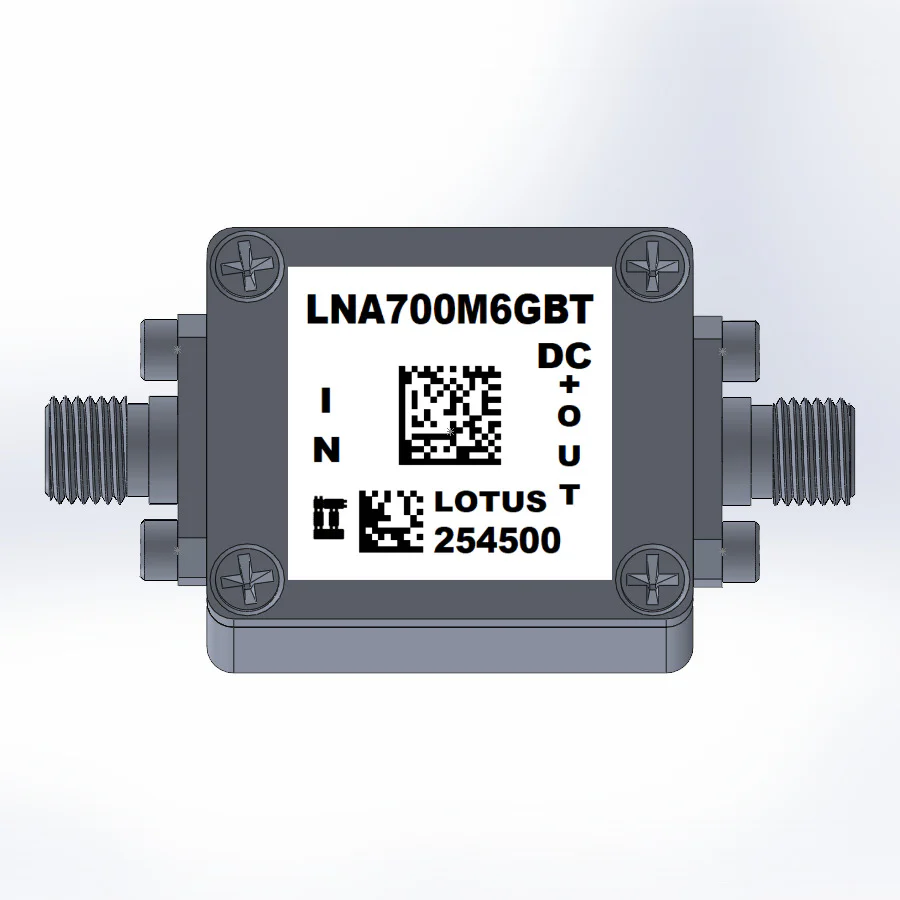

Широкосмуговий малошумний підсилювач 0,6–6 ГГц, Кш 0,95 дБ, Кп 21 дБ, інтегрований Bias Tee

Малошумний підсилювач (МШП) забезпечує рівномірний коефіцієнт підсилення 2 дБ (пік до піку) у діапазоні від 3 до 6 ГГц. На частоті 5,5 ГГц підсилювач має типовий коефіцієнт підсилення 21 дБ, OIP3 +35,5 дБм при споживаному струмі 56 мА та коефіцієнт шуму 0,95 дБ. LNA може живитися від джерела напруги від +3,3 В до +5 В. Постійний струм подається через вихідний роз’єм SMA. Пристрій поєднує в собі Bias Tee та LNA із живленням постійним струмом через вихідний порт RF.

Характеристики:

• Діапазон частот: від 600 МГц до 6 ГГц
• Коефіцієнт шуму: типове значення 0,95 дБ на 5,5 ГГц
• Коефіцієнт підсилення: 21 дБ на 5,5 ГГц
• Вихідна потужність P1dB: +19 дБм (CW)
• +35,5 дБм при струмі 65 мА
• Живлення постійним струмом: від +3,3 до +5 В
• Роз’єм SMA (мама) з нержавіючої сталі
• Високоякісна радіочастотна друкована плата RO4350 (з дуже низькими втратами та високими тепловими характеристиками)
• Відповідає вимогам ROHS
• Екранування від електромагнітних перешкод

Застосування:

• Ретранслятори
• Розподілені антенні системи (DAS)
• Мобільна інфраструктура
• LTE/WCDMA/CDMA/GSM
• Бездротові системи загального призначення
• SDR та аматорське радіо
• Випробувальне обладнання
