Коаксиальные кабели

Назначение

Коаксиальные кабели предназначены для передачи сигналов высокой частоты с минимальными потерями.

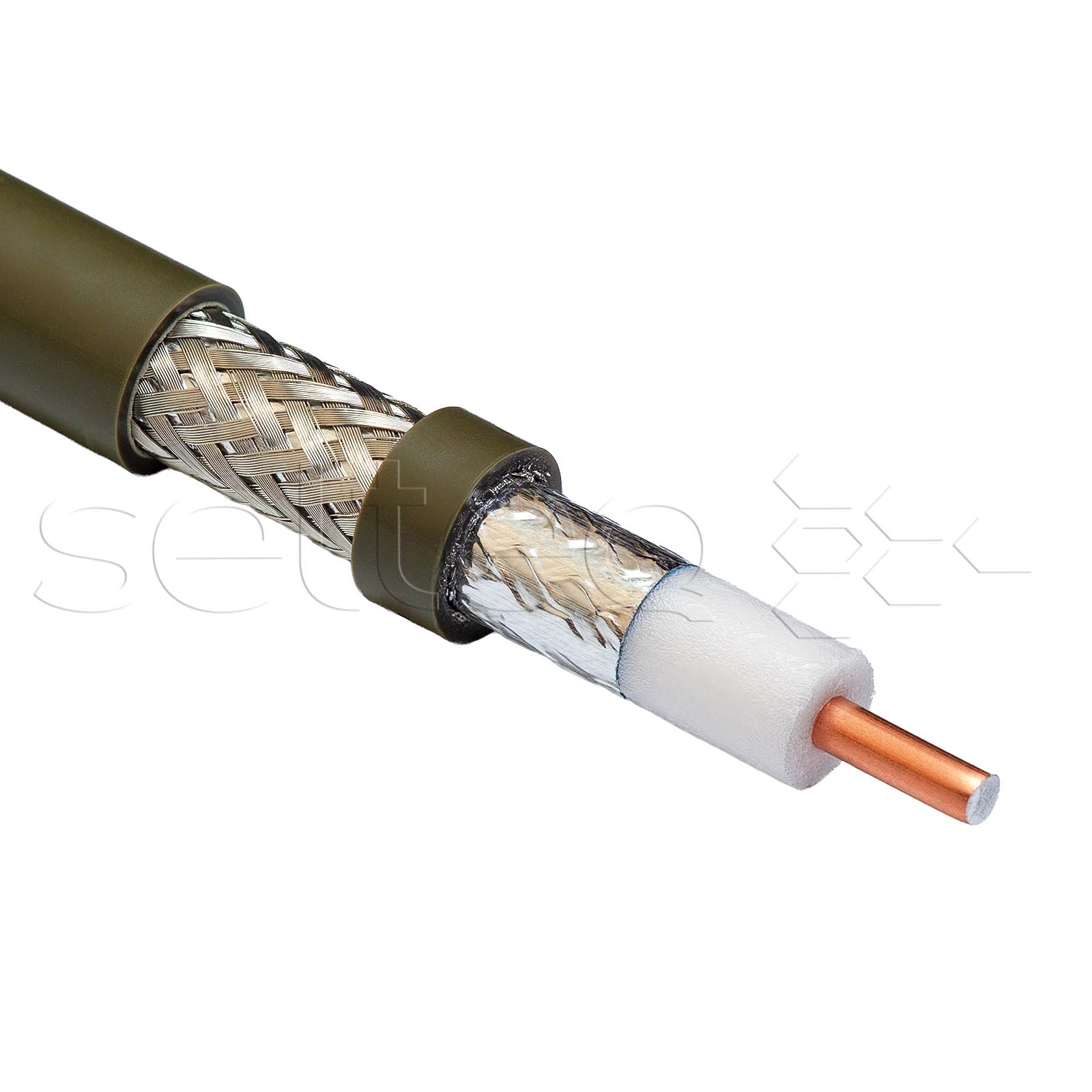

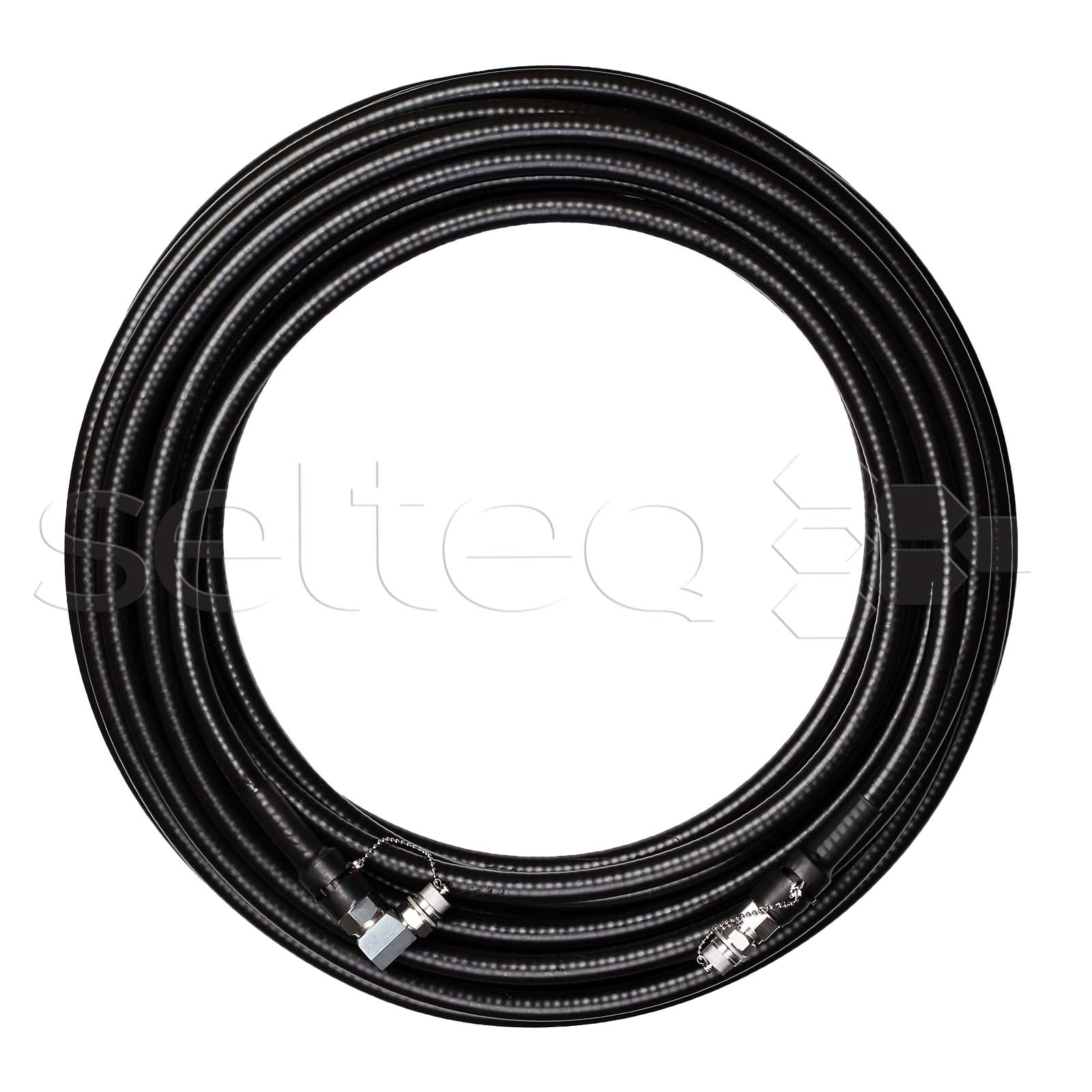

Коаксиальный кабель передаёт радиочастотный сигнал с помощью внутреннего проводника, окружённого слоем изолятора, которые вместе заключены в однослойный или многослойный экран. Кабель может быть защищён внешней оболочкой.

Термин «коаксиальный» означает, что внутренний и внешний проводники имеют общую геометрическую ось. В отличии от экранированных проводов, в коаксиальных кабелях и разъемах, выдерживается точное, постоянное расстояние между проводниками и их концентричность, что необходимо для обеспечения их эффективного функционирования в качестве линии передачи.

Одним из преимуществ коаксиальных перед другими типами линий для передачи радиосигналов, является то, что в идеальном, электромагнитное поле, существует только в пространстве между внутренним и внешним проводником. Это позволяет снизить потери на взаимодействие с окружающими кабель проводящими предметами, которые, в противном случае отбирали бы часть передаваемой мощности, внося тем самым потери. Кроме того, строение коаксиального позволяет защитить слабые передаваемые сигналы от внешних электромагнитных помех.

Коаксиальные кабели могут применяться для подключения антенны к радиостанции, соединения антенны с приемником или передатчиком радиосигналов, для внутренних или межблочных соединений высокочастотной аппаратуры, подключения внешних датчиков к измерительной аппаратуре, для передачи импульсных управляющих сигналов и в других видах соединений, требовательных к помехоустойчивости или к частотным характеристикам сигналов.

Критерии выбора

Волновое сопротивление

Одним из главных параметров при выборе типа коаксиального кабеля, является его волновое сопротивление или импеданс. Для наиболее эффективной передачи сигнала от источника к приемнику, необходимо, чтобы были равны волновые сопротивления всех компонентов: источника сигнала, линии передачи (разъемов, переходников и т.д.) и приемника сигнала. Такая линия передачи будет являться согласованной. При отсутствии согласования, в соединениях или местах изменения волнового сопротивления неизбежно будут возникать отражения. Таким образом, часть мощности сигнала будет поступать на приемник, в то время как другая часть будет отражаться и возвращаться в передатчик. Отражения в линии передачи приводят к потерям мощности (или уровня) сигнала, а также к возникновению эхо-сигналов, создающих помехи. При несогласованном подключении нагрузки к передатчику, отраженная мощность может привести к перегрузке выходных каскадов усилителя мощности, что, в свою очередь, приведет к смене режима работы, нарушения линейности, появлению внеполосных излучений и к перегреву, вплоть до выхода из строя.

Чаще всего, коаксиального кабели, производятся с волновым сопротивлением 50 или 75 Ом. 75-омные преимущественно, используются для передачи видеосигналов и в теле-радио вещании. Для большинства остальных систем используются 50-омные.

Затухание в кабеле

Вносимое затухание, это соотношение мощности сигнала на входе к мощности на выходе из кабеля. Оно характеризует полные электрические потери передаваемого сигнала. Такие потери в основном зависят от диаметра провода, свойств материала диэлектрика, сопротивления проводников и частоты передаваемого сигнала.

Передаваемая мощность

Конструкция кабеля накладывает ограничения на максимальную передаваемую мощность. Высокочастотные сигналы большой мощности создают высокие уровни напряжения между проводниками и могут вызывать электрический пробой диэлектрика кабеля. Кроме этого, неизбежные потери приводят к выделению тепловой энергии. В случае, если такой энергии поступает больше, чем отводится во внешнюю среду, происходит разогрев провода. При перегреве выше граничных значений может наступить его физическое разрушение или даже воспламенение.

Чем больше диаметр коаксиального и чем меньше затухание в нем, тем более высокую мощность может передать такой кабель.

Эффективность экранирования

Характеристика эффективность экранирования используется для оценки способности коаксиального препятствовать утечке энергии сигнала во внешнюю среду или проникновению внешней электромагнитной энергии. Для улучшения эффективности экранирования, могут быть использованы проводы с экраном с двойной оплеткой, фольгой и оплеткой, пропаянной оплеткой, а также гофрированные кабели.

Гибкость

Более гибкие кабели имеют меньшие минимальные радиусы изгиба, а также позволяет совершать их многократное свертывание/развертывание. Гибкость обычно достигается применением многожильных проводников, применением экранов специальной конструкции, использованием цельного диэлектрика. Увеличение требования к гибкости приводит к выбору компромиссного решения между требованиями к электрическим характеристикам и его ценой.

Температура эксплуатации

Диэлектрик и внешняя защитная оболочка коаксиального как правило, изготавливается из полимерных материалов, ограничивающих предельную рабочую температуру окружающей среды. Так, кабели, изготовленные из полиэтилена или поливинилхлорида, могут быть использованы для температур до +80∞ C. Использование таких полимеров, как PTFE или FEP, позволяет поднять температуру эксплуатации до +200∞ C.

Требования к пожароустойчивости

В некоторых случаях, например, при прокладке провода внутри помещений или замкнутых пространств, возникают дополнительные требования к пожароустойчивости. К таким требованиям относятся свойства кабеля не поддерживать и распространять горение (FR), низкое образование дыма (LS), не выделение галогенов (ZH) и коррозионных газов (NC) при воздействии пламени и высоких температур.
