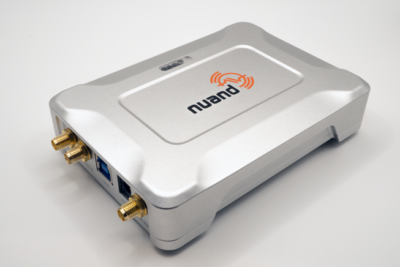

Алюмінієвий фрезерований корпус для bladeRF 2.0 micro з транспортним футляром

Алюмінієвий корпус, виготовлений методом фрезерування з ЧПК, — це спеціально розроблене рішення, точно пристосоване для розміщення bladeRF 2.0 micro.

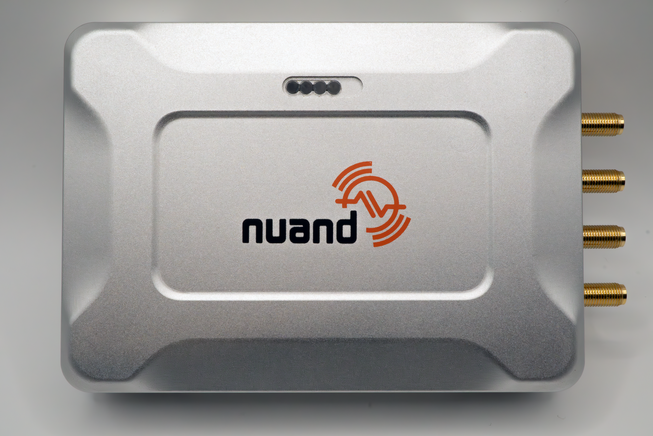

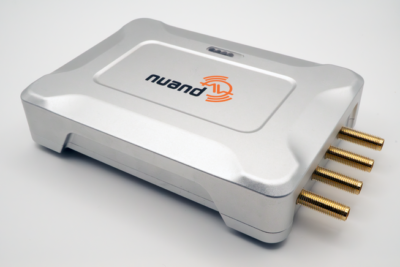

Корпус, виготовлений із міцного та легкого алюмінію, призначений для захисту bladeRF 2.0 micro, зберігаючи при цьому стриманий і лаконічний зовнішній вигляд. Корпус, виготовлений методом ЧПК, оснащений чотирма світловодами для основних світлодіодів. У комплект входять чотири прикручуваних подовжувачі SMA, що дозволяють збільшити довжину портів SMA.

bladeRF 2.0 micro продається окремо.

Комплект призначений для самостійної збірки користувачем.

У комплект входять:

• 1x алюмінієвий корпус, виготовлений на ЧПК: Високоякісний корпус для bladeRF 2.0 micro.

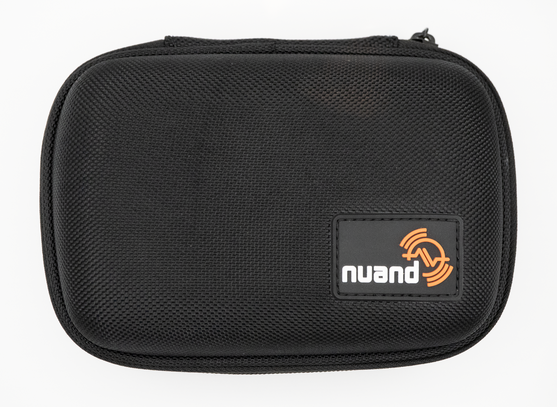

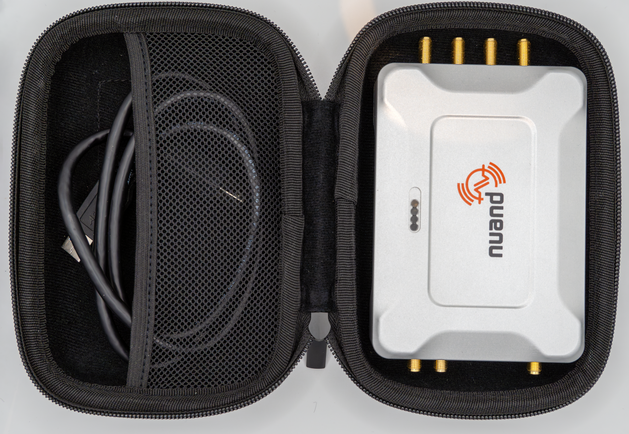

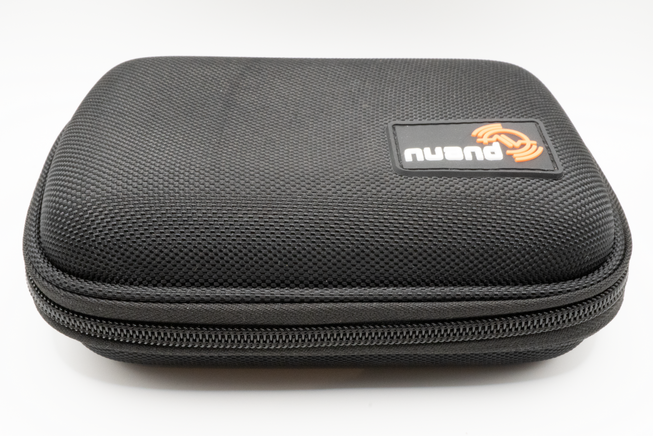

• 1x сумка для перенесення: Сумка з амортизуючого матеріалу, в яку поміщається bladeRF 2.0 micro у корпусі, виготовленому на ЧПК, а також кілька аксесуарів в еластичній кишені.

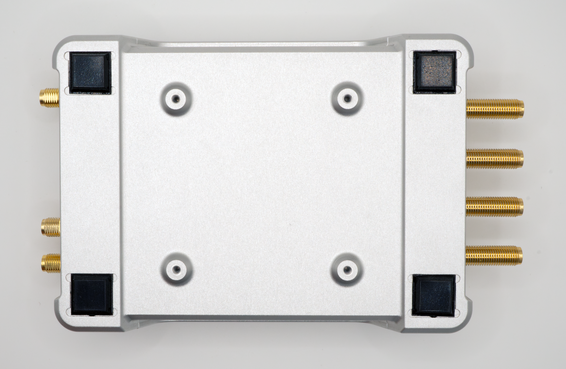

• 8x чорні ніжки: Міцні та з клейким покриттям, ці чорні ніжки забезпечують рівновагу та стійкість корпусу. У комплекті 4 запасні.
• 4х світловоди: чотири світловоди, які передають індикацію світлодіодів з плати, сприяючи загальній видимості та зручності експлуатації. Їх потрібно встановлювати вручну.

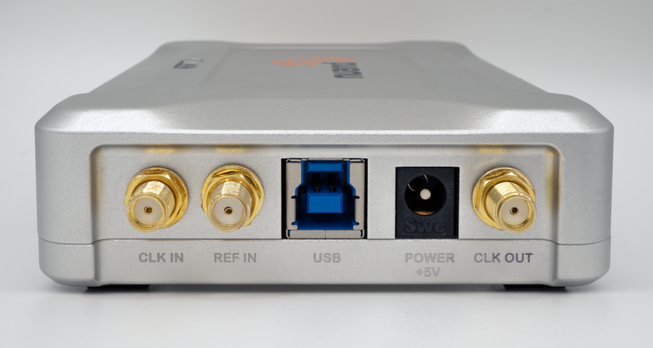

• 3х кабелі SMA-UFL: Ці кабелі забезпечують надійне радіочастотне з’єднання з низькими втратами для REFCLK, CLKIN та CLKOUT на bladeRF 2.0 micro.

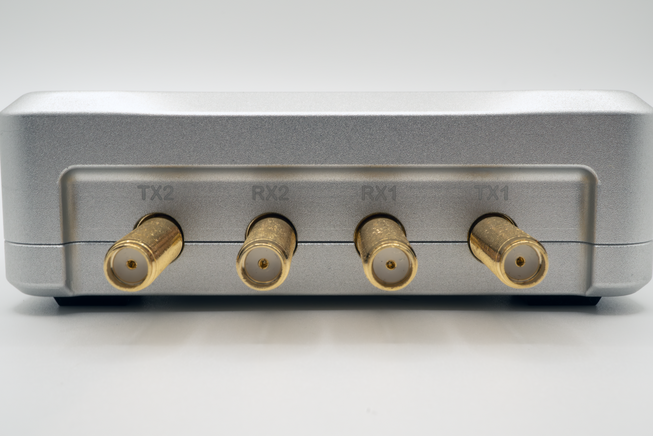

• 4x подовжувачі SMA: У комплекті є подовжувачі SMA, їх потрібно приєднати до bladeRF 2.0 micro перед установкою. Переконайтеся, що з’єднання щільне.
• 1x сіра термопрокладка (30 мм x 30 мм): Високоефективна термопрокладка (2,2 Вт/м·К), яка покращує відведення тепла з-під FPGA bladeRF 2.0 micro.
• 1x фіолетова термопрокладка (15 мм x 15 мм): Ця термопрокладка (4,5 Вт/м·К) забезпечує ефективний тепловий контакт між нижньою частиною радіочастотного трансивера та AD9361, сприяючи ефективному відведенню тепла.
• 5x гвинти з нержавіючої пасивованої сталі 18-8 з плоскою головкою та хрестоподібним шліцом (різьба M2,5 x 0,45 мм, довжина 4 мм) (92000A102): Гвинти з нержавіючої сталі, що використовуються для кріплення bladeRF 2.0 micro до нижньої частини корпусу.
• 5х гвинтів з нержавіючої пасивованої сталі 18-8 з плоскою головкою та хрестоподібним шліцом (різьба M2,5 x 0,45 мм, довжина 10 мм) (92000A106): гвинти з нержавіючої сталі, що використовуються для надійного кріплення верхньої та нижньої частин корпусу.
