PPS2х2 Введення для радіочастотного кабелю

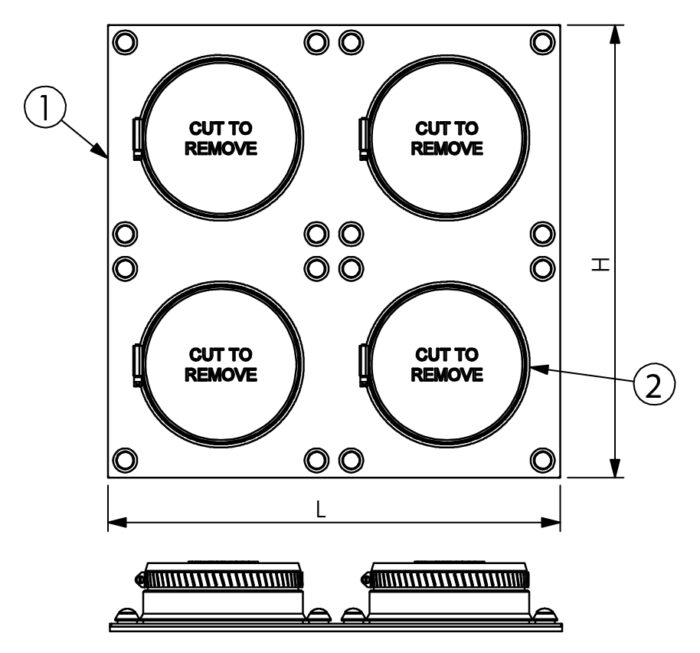

Матеріали та покриття

1. Пластина з нержавіючої сталі
2. Ущільнювач з етиленпропілендієнового каучуку (EPDM) чорного кольору
3. Видаляєма захисна плівка
4. Хомут з нержавіючої сталі (FAS)

Механічні характеристики

Відповідає стандартам: IEC 60529, IP67, RoHS 2002/95/EC
Клас вогнестійкості:  REI 120, EN 1366-3:2009

Геометричні показники

Кількість отворів: 4 x Ø90
H: 300 мм
L: 300 мм
Отвори в стіні: 4 x Ø 90 (круглі) та 240 x 240 (квадратні)
Вага: 2 кг

Діаметр кожного отвору фідерного введення становить 90 мм. Кожен отвір має бути заповнений секторними вставками (або 90-градусними, або 180 градусними). Секторні вставки мають отвори, які точно відповідають діаметру стандартних радіокомунікаційних кабелів (7/8″; 1/2″; RG214 тощо)

В комплект входять: пластина з нержавіючої сталі марки AISI 304, прогумоване покриття з отворами для вставки секторних прокладок, кільце, що стягує, і 2 тюбики силікону.

Секторні вставки прокладки не входять до комплекту PPS2х2 та повинні замовлятися окремо.

Рама гермоввода містить 2 різьбових отвори на відстані 225 мм один від одного, які застосовуються для стикування з клемним майданчиком заземлення. Клемний майданчик BEI (61 1517 9350) має 9 отворів 8 мм.
