KSR400 Коаксіальний кабель Kingsignal PVC Ø10 мм

80,00 грн. (ціна за метр)

⚠ Усі ціни вказані з урахуванням ПДВ

KSR400 Коаксіальний кабель Kingsignal PVC Ø10 мм, 50 Ом. Кабельна група G37, сумісний з RG-8

Виберіть довжину відрізка (від 1 до 500 m)

Кількість відрізків: 1 шт. Ціна за метр: 80,00 грн.

Сума позиції: 80,00 грн.

Способи доставки

Нова Пошта або самовивіз із нашого складу

Спосіб оплати

Банківський переказ на наш розрахунковий рахунок

Гарантія

12 місяців, обмін/повернення товару протягом 14 днів, відповідно до чинного законодавства

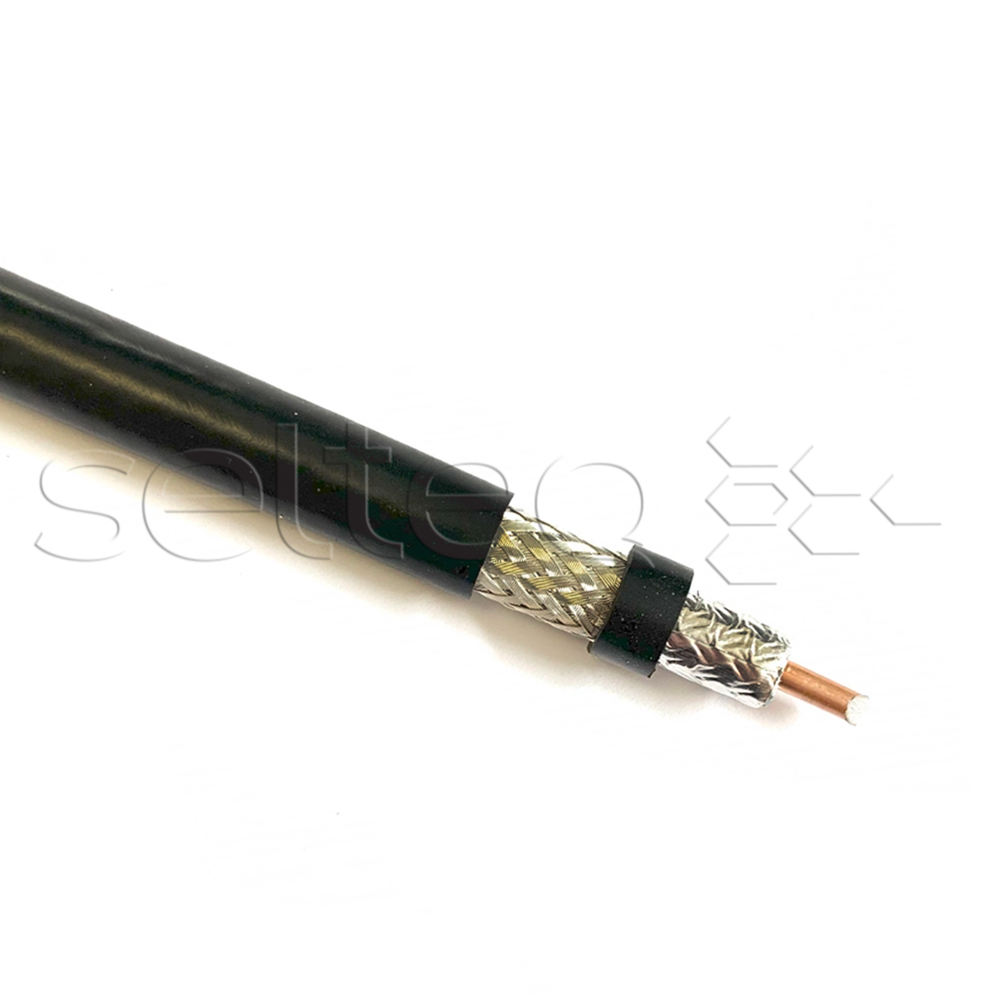

Конструкція кабелю KSR-400

конструктивно кабель KSR-400 складається з:

– цілісна центральна жила з алюмінієвого дроту з мідним покриттям діаметром 2.74 ±0.05 мм
– внутрішній діелектрик зі спіненого поліетилену діаметром 7.24 ±0.20 мм
– перший екранувальний шар із алюмінієвої фольги AL/PET/AL
– другий екранувальний шар – обплетення з 85% заповненням із лудженої міді
– зовнішня захисна оболонка з ПВХ (PVC) чорного кольору діаметром 10.10 ±0.30 мм (0.400 “)

Електричні характеристики кабелю KSR-400

Хвильовий опір: 50±2 Ом
Погонна ємність: 77 пФ/м
Відносна швидкість: 85%
Максимальна робоча напруга: 2000 В
Ефективність екранування: ≥ 90 дБ
Опір діелектрика: ≥5000 МОм/км
Діелектрична міцність: 2000 В постійного струму протягом 1 хвилини без пробою
Пікова потужність: 16 кВт
Ослаблення відбиття:
DC-2200 МГц ≤1.15
2200-2700 МГц ≤1.25
3200-3900 МГц ≤1.50
4100-5800 МГц ≤1.50

Таблиця загасання для кабелю KSR-400

Частота, МГц	Втрати, дБ/100м
140	6
450	10,27
900	14,78
1500	19,40
1800	21,48
2000	22,64
2400	25,92
2500	26,80
3000	28,64
5800	41,80

Механічні характеристики кабелю KSR-400

Погонна вага: 10 кг/100 м
Стійкість до стиснення: 5,4 Н/мм
Максимальне зусилля на розтяг: 400 Н
Мінімальна температура монтажу: -25^oC
Температурний діапазон зберігання: -25…+70^oC
Робочий температурний діапазон: -25…+70^oC
Мінімальний радіус вигину: 100 мм
Радіус повторного вигину: 150 мм

Пакування

Кабель надійно запакований на дерев’яний барабан. Норма упаковки – 500 м.
За запитом можлива нарізка кабелю KSR-400 меншими довжинами.

Сумісність та аналоги

Коаксіальний кабель KSR-400 входить у кабельну групу G37 і є аналогом за типорозміром наступним, широко використовуваним типам ВЧ коаксіальних кабелів: RG8/U, TZC 500 32, LMR 400, MRC 400, Low Loss 400, RG-213 5, WBC-214, WCX 400, SPEEDFOAM 400, 400D-FB, РК-8-50-ХХ.

Рознімання та заземлювачі для кабелю KSR-400:

Роз’єм N (male) для SLL-400, безпайкове різьбове складання
Роз’єм N (male) для SLL-400, складання обтисканням
Роз’єм кутовий N (male) для SLL-400, складання обтисканням

Заземлювач для кабелю UEK 1M

Розміри	1 м
Кабельна групаКабельна група обʼєднує близькі за конструкцією кабелі, та визначає сумісність з розʼємами	G37 (SLL-400)
Хвильовий опір	50 Ом
ДіаметрДіапазон, в який потрапив діаметр цього кабелю	.400″ (10,0…10,9 мм)

Розміри

1 м

Кабельна група

G37 (SLL-400)

Хвильовий опір
