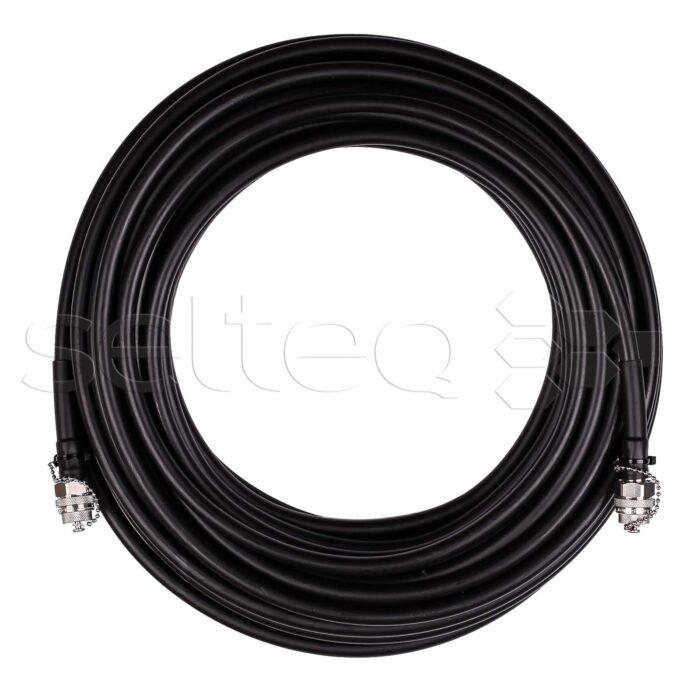

Коаксіальний кабель SLL-400 з розʼємами N штир-штир

⚠ Усі ціни вказані з урахуванням ПДВ

Готова кабельна збірка зі встановленими роз’ємами Telegaertner N штир – N штир з високоякісного кабелю SLL-400 з низькими втратами та стійкою оболонкою з ПЕ.

Способи доставки

Нова Пошта або самовивіз із нашого складу

Спосіб оплати

Банківський переказ на наш розрахунковий рахунок

Гарантія

12 місяців, обмін/повернення товару протягом 14 днів, відповідно до чинного законодавства

Конфігурація

Кабель: Selteq SLL-400 з низькими втратами та оболонкою з ПЕ, стійкою до ультрафіолету
Довжина: 20, 30 метрів, або інша, на замовлення
Роз’єм А: Telegartner N-тип, штир до 11 ГГц, J01020A0127
Роз’єм B: Telegartner N-тип, штир до 11 ГГц, J01020A0127
Захист розʼємів: встановлені металеві кришки розʼємів на ланцюжку для захисту від вологи, пилу та бруду
Герметизація: термоусаджувальна трубка на клейовій основі

Конструктивно кабель SLL-400 складається з:

– цілісна центральна жила діаметром 2,74 мм з алюмінієвого проводу з мідним покриттям
– внутрішній діелектрик зі спіненого поліетилену діаметром – 7,24 мм.
– перший екрануючий шар із алюмінієвої фольги
– другий екрануючий шар – обплетення з 85% заповненням із луженого омідненого алюмінію
– зовнішня захисна оболонка з поліетилену (PE) діаметром 10.2 мм (0.400 “)

Електричні характеристики кабелю SLL-400

Хвильовий опір: 50±2 Ом
Погонна ємність: 78 пФ/м
Відносна швидкість: 85%
Коефіцієнт укорочення: 1,176
Ефективність екранування: ≥ 90 дБ

Розрахункові втрати для кабелів на основі SLL-400 з розʼємами

Частота, МГц	Втрати, дБ/20м	Втрати, дБ/30м	Втрати, дБ/100м
140	1,3	1,9	6,0
450	2,15	3,18	10,27
900	3,06	4,53	14,78
1500	3,98	5,92	19,4
1800	4,40	6,54	21,48
2000	4,63	6,89	22,64
2400	5,28	7,88	25,92
3000	5,83	8,69	28,64
4000	6,56	9,79	32,3
5000	7,44	11,06	36,2
5800	8,56	12,74	41,8
8000	9,48	14,07	45,9
10000	10,56	15,69	51,3

Механічні характеристики кабелю SLL-400

Діапазон температур монтажу: -25…+70^o
Діапазон температур експлуатації: -40…+85^o
Мінімальний радіус вигину: 25,4 мм
Радіус повторного вигину: 101,6 мм

Внутрішній провідник

Одножильний

Діелектрик

Спінений поліетилен

Зовнішній провідник

Обплетення + фольга

Хвильовий опір

50 Ом

Довжина

10 м, 15 м, 20 м, 25 м, 30 м, 35 м

Діаметр

.400″ (10,0…10,9 мм)

Кабельна група

G37 (SLL-400)

Коаксіальний кабель SLL-400 з розʼємами N штир-штир

Діапазон цін: від 2880,00 грн. до 5352,00 грн.

10 м

15 м

20 м

25 м

30 м

35 м

Очистити

Артикул: SLT-J113C Категорія: Зʼєднувальні кабелі Позначка: Розʼєми Telegaertner

Опис

Частота, МГц	Втрати, дБ/20м	Втрати, дБ/30м	Втрати, дБ/100м
140	1,3	1,9	6,0
450	2,15	3,18	10,27
900	3,06	4,53	14,78
1500	3,98	5,92	19,4
1800	4,40	6,54	21,48
2000	4,63	6,89	22,64
2400	5,28	7,88	25,92
3000	5,83	8,69	28,64
4000	6,56	9,79	32,3
5000	7,44	11,06	36,2
5800	8,56	12,74	41,8
8000	9,48	14,07	45,9
10000	10,56	15,69	51,3

Додаткова інформація

Внутрішній провідник	Одножильний
Діелектрик	Спінений поліетилен
Зовнішній провідник	Обплетення + фольга
Хвильовий опір	50 Ом
Довжина	10 м, 15 м, 20 м, 25 м, 30 м, 35 м
ДіаметрДіапазон, в який потрапив діаметр цього кабелю	.400″ (10,0…10,9 мм)
Кабельна групаКабельна група обʼєднує близькі за конструкцією кабелі, та визначає сумісність з розʼємами	G37 (SLL-400)

Файли

SLL-400 Характеристики

Selteq-SLL-400-Specs.pdf • 0.12 Мб

Завантажити
