Конфігурація

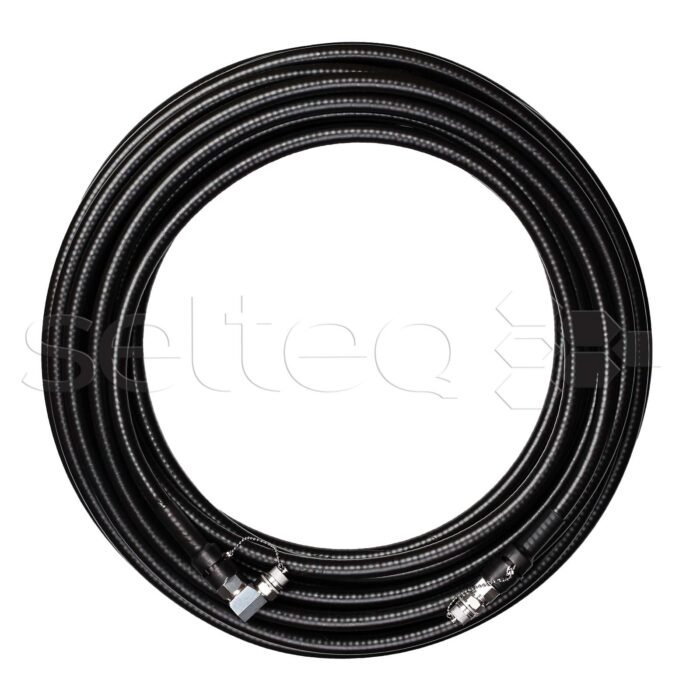

Кабель: Draka RFA-1/2-50 з низькими втратами та оболонкою з ПЕ, стійкою до ультрафіолету
Довжина: 20, 25, 30, 35, 40 метрів, або інша, на замовлення
Роз’єм А: Telegartner N-тип, штир, J01020C0141
Роз’єм B: Telegartner N-тип, штир, J01020B0044
Захист розʼємів: встановлені металеві кришки розʼємів на ланцюжку для захисту від вологи, пилу та бруду
Герметизація: термоусаджувальна трубка на клейовій основі
Конструктивно кабель RFA-1/2-50 складається з:
Конструктивно, кабель (фідер) RFA 1/2″-50 складається з:
- центральний провідник:
- діелектрик: спінений поліетилен діаметром 12,1 мм
- зовнішній провідник: гофрована мідна трубка даметром 13,9 мм.
- захисна оболонка: поліетилен чорнього кольору, без вмісту галогенів, діаметром 16 мм.
Унікальною особливістю кабелів серії RFA є двошарова захисна оболонка, що складається з твердого поверхневого шару HDPE і більш м’якого шару LDPE. Така конструкція забезпечує найкращий захист для всіх експлуатаційних впливів, не знижуючи гнучкість кабелю.
Крім того, спінений діелектрик має гранично високий рівень розширення та спеціальний поверхневий шар для додаткового захисту.
Електричні характеристики кабелю RFA-1/2-50
Хвильовий опір: 50±1 Ом
Погонна ємність: 77,5 пФ/м
Відносна швидкість: 86%
Максимальна частота: 9800 МГц
Пікова робоча ВЧ напруга: 1,8 кВ
Пікова робоча потужність: 32 кВт
Опір постійному струму:
-внутрішній провідник: 1,55 Ом/км
-зовнішній провідник: 2,66 Ом/км
Розрахункові втрати для кабелів на основі RFA-1/2-50 з розʼємами
| Частота, МГц | Втрати, дБ/20м | Втрати, дБ/25м | Втрати, дБ/30м | Втрати, дБ/35м | Втрати, дБ/40м | Втрати, дБ/100м |
| 140 | 0,62 | 0,75 | 0,87 | 1,00 | 1,13 | 2,58 |
| 400 | 0,98 | 1,20 | 1,42 | 1,64 | 1,86 | 4,40 |
| 900 | 1,46 | 1,80 | 2,14 | 2,48 | 2,82 | 6,80 |
| 1500 | 1,90 | 2,35 | 2,80 | 3,25 | 3,70 | 9,00 |
| 1800 | 2,08 | 2,58 | 3,07 | 3,57 | 4,06 | 9,90 |
| 2000 | 2,20 | 2,73 | 3,25 | 3,78 | 4,30 | 10,50 |
| 2400 | 2,42 | 3,00 | 3,58 | 4,16 | 4,74 | 11,60 |
| 3000 | 2,74 | 3,40 | 4,06 | 4,72 | 5,38 | 13,20 |
| 4000 | 3,30 | 4,10 | 4,90 | 5,70 | 6,50 | 16,00 |
| 5000 | 3,80 | 4,70 | 5,60 | 6,50 | 7,40 | 18,00 |
| 5800 | 4,00 | 4,95 | 5,90 | 6,85 | 7,80 | 19,00 |
| 6000 | 4,20 | 5,20 | 6,20 | 7,20 | 8,20 | 20,00 |
| 8000 | 4,90 | 6,05 | 7,20 | 8,35 | 9,50 | 23,00 |
| 9000 | 5,30 | 6,55 | 7,80 | 9,05 | 10,30 | 25,00 |
Механічні характеристики кабелю RFA-1/2-50
Погонна вага: 0,22 кг/м
Максимальна сила натягу: 2000 Н
Мінімальний радіус вигину, одиночний: 70 мм
Мінімальний радіус вигину, повторюваний: 120 мм
Робочий діапазон температур: -55…+85° C
Опір до пошкодження: 1,80 кг/мм
Згинальний момент: 4 Нм
Відстань між кріпленнями, що рекомендується: 1 м.
