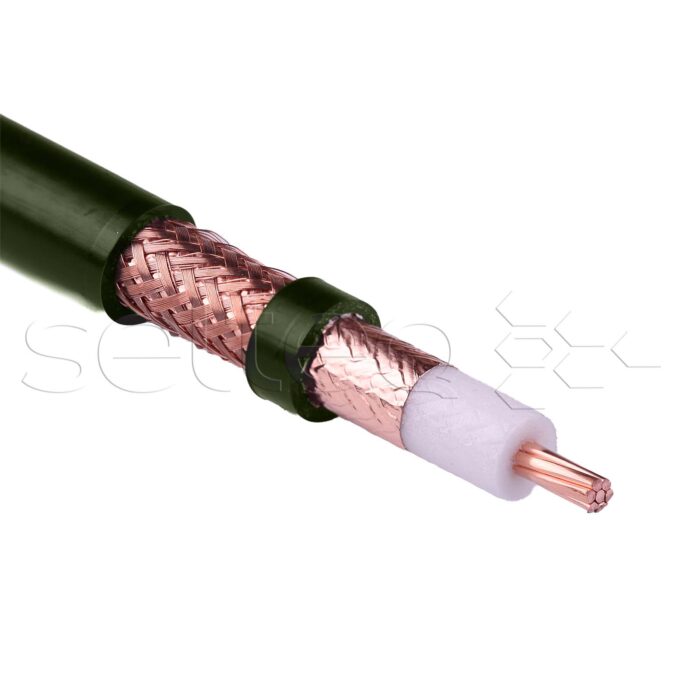

Конструкція кабелю SLL-400-FPG
Конструктивно кабель SLL-400-FPG складається з:
– багатожильний внутрішній провідник, із 7х0,97 мм мідних жил загальним діаметром 2,9 мм
– внутрішній діелектрик із тришарового спіненого поліетилену високого тиску, діаметром – 7,3 мм
– перший екранувальний шар з міді з шаром ПЕ плівки
– другий екранувальний шар – обплетення зі 144 мідних дротів із 71% заповненням
– зовнішня захисна оболонка із ПВХ стійкого до УФ, кольору олива, діаметром 10.3 мм (0.400 “)
Електричні характеристики кабелю SLL-400-FPG
Хвильовий опір: 50±2 Ом
Погонна ємність: 78 ±2пФ/м
Відносна швидкість: 83%
Ефективність екранування: > 105 дБ (100-2000 МГц)
Таблиця загасання для кабелю SLL-400-FPG
Частота, МГц | Втрати (типові), дБ/100м | Потужність, Вт |
130 | 4,4 | 1155 |
410 | 7,9 | 617 |
800 | 11,3 | 422 |
900 | 12,1 | 395 |
1200 | 14,1 | 333 |
1800 | 17,6 | 261 |
2400 | 20,7 | 219 |
3000 | 23,5 | 190 |
4000 | 27,6 | 158 |
5800 | 34,3 | 124 |
6000 | 35,0 | 121 |
7000 | 38,4 | 109 |
8000 | 41,5 | 100 |
9000 | 44,6 | 92 |
10000 | 47,6 | 86 |
11000 | 50,4 | 80 |
Механічні характеристики кабелю SLL-400-FPG
Діапазон температур: -40…+60o
Мінімальний радіус вигину: 40 мм
Радіус повторного вигину: 80 мм
Пакування та маркування
На кабель нанесено маркування SLL-400-FPG SELTEQ LOW LOSS 400 FLEX * 50 OHM
Кабель надійно запакований на дерев’яний барабан. Норма упаковки – 500 м.
За запитом можлива нарізка кабелю SLL-400-FPG меншими довжинами.
Сумісність та аналоги
Коаксіальний кабель SLL-400-FP входить до кабельної групи G58 і є аналогом таких ВЧ коаксіальних кабелів: SLL-400-SF, SLL-400-SFP, SLL-400-FP.
