Конфігурація

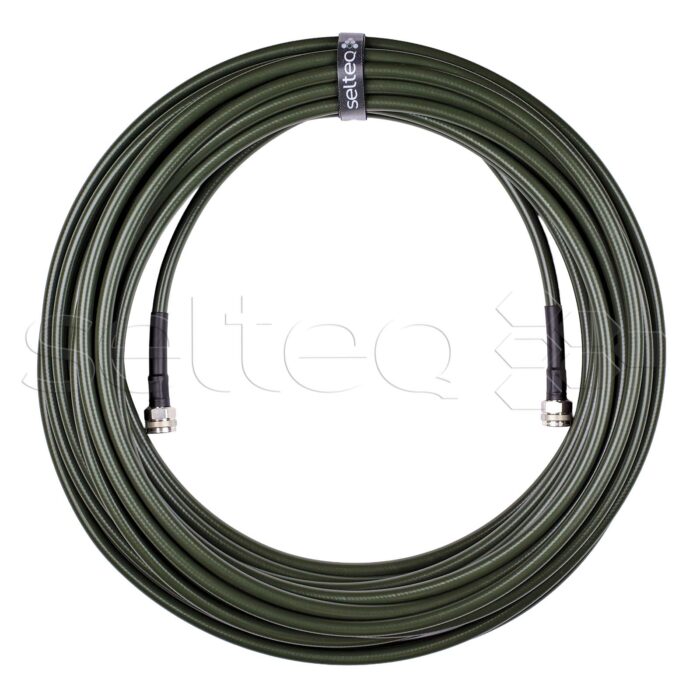

Кабель: Selteq SLL-400-FPG з низькими втратами та оболонкою з ПВХ, стійкою до ультрафіолету
Довжина: 10, 15, 20, 25, 30, 35 метрів або інша, на замовлення
Роз’єм А: Telegartner N-тип, штир до 11 ГГц, J01020A0127
Роз’єм B: Telegartner N-тип, штир до 11 ГГц, J01020A0127
Захист розʼємів: встановлені металеві кришки розʼємів на ланцюжку для захисту від вологи, пилу та бруду
Герметизація: термоусаджувальна трубка на клейовій основі
Конструктивно кабель SLL-400-FPG складається з:
– багатожильного мідного дроту діаметром 2,9 мм
– внутрішній діелектрик із тришарового спіненого поліетилену високого тиску, діаметром – 7,3 мм
– перший екранувальний шар з міді з шаром ПЕ плівки
– другий екранувальний шар – обплетення зі 144 мідних дротів із 71% заповненням
– зовнішня захисна оболонка із ПВХ стійкого до УФ, зеленого кольору діаметром 10.3 мм (0.400 “)
Електричні характеристики кабелю SLL-400-FPG
Хвильовий опір: 50 ±3 Ом
Погонна ємність: 78 ±2 пФ/м
Відносна швидкість: 83%
Ефективність екранування: > 105 дБ (100-2000 МГц)
Таблиця загасання для кабелю SLL-400-FPG
| Частота, МГц | Втрати, дБ/20м | Втрати, дБ/100м |
| 130 | 0,98 | 4,4 |
| 410 | 1,68 | 7,9 |
| 800 | 2,36 | 11,3 |
| 900 | 2,52 | 12,1 |
| 1200 | 2,92 | 14,1 |
| 1800 | 3,62 | 17,6 |
| 2400 | 4,24 | 20,7 |
| 3000 | 4,8 | 23,5 |
| 4000 | 5,62 | 27,6 |
| 5800 | 7,06 | 34,3 |
| 6000 | 7,20 | 35,0 |
| 7000 | 7,78 | 38,4 |
| 8000 | 8,6 | 41,5 |
| 9000 | 9,22 | 44,6 |
| 10000 | 9,82 | 47,6 |
| 11000 | 10,38 | 50,4 |
Механічні характеристики кабелю SLL-400-FPG
Діапазон температур: -40…+60o
Мінімальний радіус вигину: 40 мм
Радіус повторного вигину: 80 мм
Сумісність та аналоги
Коаксіальний кабель SLL-400-FPG входить у кабельну групу G37 і є аналогом за типорозміром наступним, широко використовуваним типам ВЧ коаксіальних кабелів: SLL-400-SF, RG8/U, TZC 500 32, LMR 400, MRC 400, Low Loss 400, RG-213 5, WBC-214, WCX 400, SPEEDFOAM 400, 8D-FB, РК-8-50-ХХ.
